Netopýří DRON: Jak se 15cm kvadrokoptéra orientuje čistě zvukem

Fyzika, kterou jednoduše neokecáš

Klíčem k úspěchu není jen samotný ultrazvukový senzor. Největší inženýrský oříšek představovaly motory a aerodynamika. Vrtule dělají hluk, a to docela zásadní. Snažit se zachytit slaboučkou ozvěnu ultrazvuku vedle roztočeného rotoru je jako poslouchat šepot vedle sbíječky. Fyzika nepustí.

Proto inženýři vyvinuli speciální akustické stínění. Tato na první pohled nenápadná úprava konstrukce utlumila hluk pohonu natolik, aby mikrofony vůbec něco slyšely. Teprve odstínění vlastního hluku umožnilo systému zachytit ty správné odrazy z okolního prostředí.

Mozek jménem Saranga

Samotný odhlučněný hardware by byl k ničemu bez softwaru, který surová data přelouská v reálném čase. Tady nastupuje neuronová síť Saranga. Ta interpretuje odrazy ultrazvuku podobně, jako to dělá mozek živého netopýra.

Není to jen tupé měření vzdálenosti v jednom bodě. Systém si aktivně „osvětluje“ prostor zvukem a skládá si mapu překážek. Umělá inteligence se musela naučit filtrovat akustický šum a rozeznávat, co je pevná zeď a co jen drobná anomálie v prostoru.

Co přesně WPI postavili (a čísla nelžou)

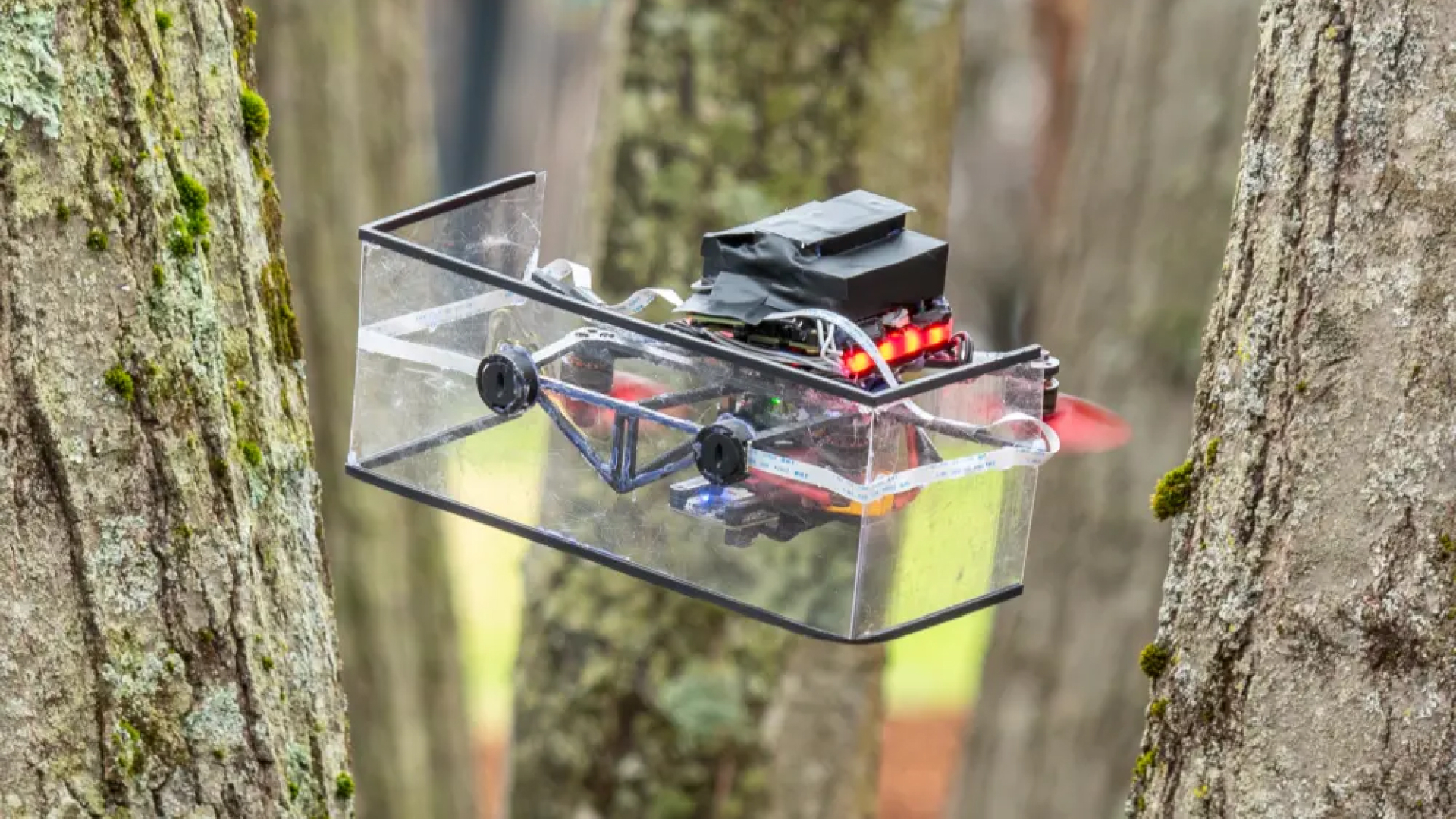

Nejde o žádné obří průmyslové monstrum. My víme, že v uzavřených prostorech hraje roli každý centimetr. Tým z WPI postavil platformu, která se vejde do dlaně, ale nese kompletní navigační stack.

Testování neprobíhalo jen ve sterilní čisté hale. Laboratoř snese všechno, ale realita je jinde. WPI vzali svůj výtvor do lesa, do temné místnosti s černými a průhlednými překážkami, a nakonec do umělé mlhy a sněžení. Během 180 testovacích letů se úspěšnost vyhýbání pohybovala v rozmezí, které ukazuje obrovský potenciál technologie.

Měli odvahu přiznat i slabiny. Systém má problém s tenkými objekty, jako jsou kovové tyče nebo holé větve. Zvuk se od nich zkrátka neodráží ideálně a vzniká takzvaný akustický stín. I živý netopýr občas mine tenký drát, takže tady se technologie zatím drží svých biologických limitů.

Proč to není jen další PR pohádka

Většina zpráv o „bio-inspirovaných“ konceptech končí u hezkého renderu na YouTube. Tenhle projekt ale publikovali v magazínu Science Robotics. To znamená, že výsledky prošly tvrdým recenzním řízením dříve, než se z nich stala tisková zpráva. Výzkum navíc financovala americká Národní vědecká nadace (NSF) a podíleli se na něm experti z TDK InvenSense.

Zajímavé je i tvrzení o energetické náročnosti. Autoři studie uvádějí, že jejich přístup může radikálně snížit zátěž na baterii.

Oproti běžným kamerovým systémům slibuje ultrazvukový stack až 1000× nižší spotřebu energie a 10× nižší hmotnost.

Tato čísla je potřeba brát s rezervou – srovnávají spotřebu samotných senzorů, nikoli celého letounu. Ale i kdyby se v praxi potvrdila jen polovina, pro nasazení rojů malých DRONů by to znamenalo naprostý zlom. Každý ušetřený gram a miliwatt se počítá.

Srovnání s dnešní špičkou na trhu

Dnes je etalonem v orientaci za špatných podmínek vlajková loď komerčního segmentu. Její hybridní opticko-LiDARový systém funguje skvěle. Optika zvládá pracovat až do 0,1 luxu, což je zhruba tma pod čtvrtkolem měsíce na jasné noční obloze.

Když světlo klesne pod tuto hranici, přebírá velení LiDAR. Ten dokáže mapovat prostor do 25 metrů a DRON se díky němu vyhne překážkám i ve vysoké rychlosti. Je to technologický koncert, který zachraňuje stroje před nárazem.

Ale pořád jsou to fotony. Jakmile vletíš do hustého kouře z hořící haly nebo do sněhové vánice, LiDAR se začne odrážet od částic prachu a systém se zahltí šumem. Přesně tam dává ultrazvuk smysl. Nejde o to nahradit stávající špičkové senzory, ale přidat vrstvu, která ignoruje vizuální překážky.

Kde dává ultrazvuk největší smysl

Pokud se technologie dostane z laboratoře do praxe, změní pravidla hry hned v několika sektorech, kde současná technika tápe:

1. Záchranné operace v budovách: Zřícené stropy, zvířený prach a absolutní tma. Prostředí, kde optika nevidí ani na metr.
2. Inspekce hlubinných dolů: Uzavřené šachty plné vlhkosti a nulového osvětlení, kam je riziko poslat lidského záchranáře.
3. Zásahy u rozsáhlých požárů: Hustý černý kouř, který pohlcuje světlo i laserové paprsky, ale ultrazvuk jím projde.

Pět minut slávy a běh na dlouhou trať

Zároveň je potřeba vidět věci reálně, draku. Současná doba letu je pět minut. V ostré pátrací misi je to zoufale málo a sami autoři výzkumu to netají. Pět minut letu neznamená vyřešený problém, znamená to funkční technologický demonstrátor.

Tohle zkrátka není hotový produkt, který si zítra rozbalíš z krabice. Realistický časový horizont pro komerční nasazení se počítá na roky, ne měsíce. Přenosným aktivem je tu právě senzorika a neuronová síť. Pravděpodobný scénář je takový, že velký výrobce tuto technologii licencuje a nasadí na větší platformu s pořádnou výdrží baterie.

Odvětví autonomního létání se dlouho snažilo vyřešit tmu a mlhu přidáváním lepších kamer a výkonnějších čipů. WPI ukazuje, že občas je chytřejší přestat se urputně dívat a začít prostě poslouchat. Budoucnost náročných misí neleží v jednom dokonalém senzoru, ale v multimodální percepci, která si poradí s čímkoliv, co jí fyzika hodí do cesty.
