Superkondenzátor místo baterie: Budoucnost ultralehkých DRONů

Proč je tohle zajímavé i pro svět DRONů

Doba letu je nejtvrdší limit v celém bezpilotním létání. Každý výrobce na planetě – od DJI po garážové startupy – se pere se stejnou chemií lithiových článků, která se za dekádu posunula jen o pár procent. Stantonův projekt tohle všechno obchází. Neřeší, jak dostat do baterie víc energie. Řeší, jak vystačit s energií, kterou nabije lidská ruka za 4 sekundy.

A poměr nabíjení ku letu? Předchozí Stantonův superkondenzátorový RC model potřeboval přes 2 minuty točení na necelé 2 minuty letu. Nový design otočil tento poměr zhruba 10:1 ve prospěch doby letu. To je skok, který stojí za pozornost.

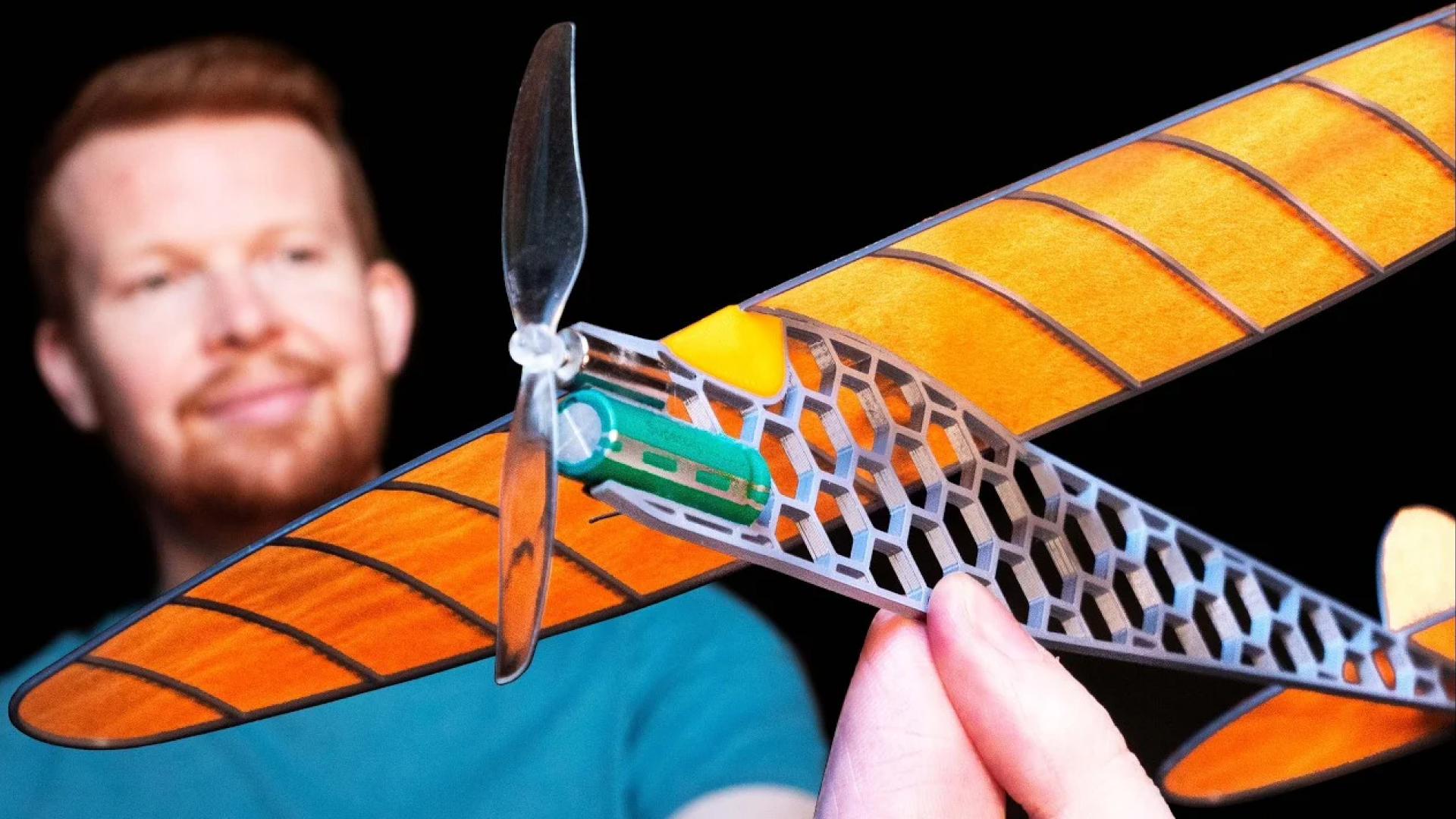

Jak se staví letadlo lehčí než tři listy papíru

Aby mohl podobný model fungovat, je potřeba, aby se sešlo několik faktorů, které to umožní. Konstrukce, pohon a to všechno, co se skrývá pod obalem. Pojďme se na to podívat podrobněji:

Křídlo vytištěné přímo na papír

Stanton přišel s trikem, který by ocenila i NASA. Hedvábný papír napnul na magnetickou tiskovou podložku a žebrovou strukturu křídla vytiskl přímo na něj – v jedné operaci. PLA se přitavilo k papíru a vznikl hotový potažený panel bez lepení, bez napínání, bez ruční práce. Kluzák bez motoru vážil 3,8 gramu a v přímém souboji překonal klasickou papírovou vlaštovku.

Páteř z uhlíku, ocas z tiskárny

Trup tvoří uhlíková trubka s třecími spoji pro křídlo a ocasní plochy. Celá konstrukce drží pohromadě bez šroubů a bez lepidla – rozložíš ji a složíš za pár sekund.

Motor z hračky za pár korun

Pohon obstarává brushed micro motor 0615 (0,8 g), typ známý z levných toy quadcopterů. Protože superkondenzátor dodává maximálně 2,7 V místo 3,7 V lithiového článku, Stanton nasadil větší vrtuli optimalizovanou pro nižší otáčky a vyšší účinnost.

Superkondenzátor: Srdce celého projektu

Tady se to láme. Stanton nepoužil baterii, ale superkondenzátor CAP-XX o kapacitě 10 faradů a hmotnosti kolem 3 gramů. A výběr nebyl náhodný – prošel celé spektrum dostupných buněk a vynesl si graf hustoty energie na gram.

Co ukázala čísla

Pod 10 farady dominuje hmotnost obalu a energie je směšná. Nad 10 farady roste kapacita, ale hmotnost zabije letové vlastnosti. Desítka je inflexní bod křivky – maximum energie na gram, které ještě dává smysl pro ultralehký letoun.

A pak je tu ta klíčová vlastnost: superkondenzátor zvládne přes milion nabíjecích cyklů. LiPo baterie? Kolem 500. Stanton testoval přes 200 cyklů bez jakékoli degradace.

Když papír potká mráz

Hedvábný papír je geniální materiál pro ultralehké létání – dokud ho nenamočíš. Stanton testoval při -2 °C v bezvětří. První dva lety? Bezchybné. Třetí start? Vlhká mlha se nasákla do papíru a křídlo ztratilo tuhost přímo ve vzduchu.

Další problém se ukázal dřív – při vyšší rychlosti. Původní dlouhé křídlo začalo ve vzduchu katastrofálně kmitat a obrátilo se. Stresová analýza potvrdila torzní nestabilitu. Řešení? Kratší hloubka profilu, vyšší štíhlostní poměr (aspect ratio 8:1), uhlíková výztuha 0,5 mm. Revidované křídlo přežilo zatížení 2,5násobku vlastní hmotnosti při 15 m/s.

Kde se potkává hračka s vojenským výzkumem

Stantonův projekt vypadá jako hobby. A je to hobby. Ale principy, které demonstruje, řeší lidé s úplně jinými rozpočty.

1. DARPA investuje 50 milionů USD do programu jednorázových DRONů se superkondenzátory – platforem, které nabijete za sekundy a vyšlete na krátkou průzkumnou misi.
2. EU projekt HyFly (financovaný EASA, 2023–2026) testuje hybridní superkondenzátor/palivový článek pro DRONy s cílem 2x rychlejšího nabíjení – 20 sekund nabíjení na 5 minut letu.
3. US Marines nasadili HANX – první 3D tištěný DRON vyrobený přímo v polních podmínkách, NDAA-kompatibilní.
4. Firestorm Labs provozuje expediční výrobní kontejnery, kde 3D tiskárny chrlí DRONy na zakázku.

A pak je tu paralela, která zamrazí: stejný typ superkondenzátoru (jen v 1,8g verzi) poháněl helikoptéru Ingenuity na Marsu. Sedmdesát dva letů v atmosféře, kde je tlak stokrát nižší než na Zemi. Stantonův design by tam teoreticky letěl dvakrát déle díky nižší gravitaci.

Nabíjení lidskou silou – kolik energie vlastně vyrobíš

Ruční generátor (miniaturní brushed DC motor 6x12 mm zapojený obráceně) produkuje při 300 otáčkách za minutu asi 2,7 V a 5 wattů. To odpovídá zhruba výkonu, který vydáš při pohodové jízdě na kole. Analogový voltmetr mezi generátorem a kondenzátorem hlídá, aby napětí nepřeskočilo 2,75 V – jinak hrozí tepelný únik a v extrému i ruptura buňky při 105 °C.

Zajímavost: při -5 °C klesá výkon superkondenzátoru o 30 % kvůli vyšší viskozitě elektrolytu. Zimní létání s tímhle strojem je zkrátka adrenalin.

Komerční budoucnost? Bližší, než si myslíš

Japonský Takara Tomy už prodává Wind-Up USB Drone – 8gramový miniDRON s 20 sekundami letu po 5 sekundách nabíjení z USB, za cenu kolem 400 Kč. Skeleton Tech z Británie představil 12gramový 3D tištěný fixed-wing s letem 30 sekund po 3 sekundách nabíjení.

Trh s micro-platformami na superkondenzátorech se formuje právě teď. A predikce z oboru říká, že do dvou let se na spotřebitelském trhu objeví první hybridní miniDRON trainer, který kombinuje superkondenzátor s malým LiPo článkem i nabijete ho za 10 sekund z USB a poletí dost dlouho na to, aby to dávalo smysl jako tréninková pomůcka.

Co z toho vyplývá pro budoucnost bezpilotního létání

Tom Stanton nepostavil DRON. Postavil důkaz konceptu, který ukazuje, že ne každá mise potřebuje lithium. Že existují scénáře – inspekce, průzkum, jednorázové nasazení – kde je rychlost nabíjení důležitější než kapacita. Kde 45 sekund stačí. Kde 4 sekundy přípravy znamenají víc než 45 minut na kabelu.

Superkondenzátor nikdy nenahradí LiPo v DRONu, který má letět půl hodiny s kamerou. Ale v kategorii ultralehkých platforem pod 20 gramů, kde jde o rychlost nasazení a nekonečnou cyklovatelnost, otevírá dveře, o kterých se ještě před pár lety ani nemluvilo. A ty dveře právě někdo rozkopl dokořán s letadlem z tiskárny a hedvábného papíru.

#LetuZdar
