Topo-batymetrie v praxi: 60 km říčního koryta za jedinou směnu

60 kilometrů koryta za jedinou směnu

Když rakouská vláda zavelela k aktualizaci protipovodňových plánů, bylo jasné, že tradiční metody pohoří. Potřebuješ data rychle, přesně a ideálně včera. Kluci z jihotyrolské firmy Alto Drones proto naložili do vrtulníku rovnou dva špičkové LiDARové systémy a vyrazili na věc.

Během jediného dne dokázali naskenovat více než 60 kilometrů říčního koryta. Záběr pokrýval koridor o průměrné šířce sto metrů. Aby do sebe všechno zapadlo, museli trefit naprosto ideální letové okno. Nízký průtok vody, minimální sněhová pokrývka a stromy bez listí znamenaly, že laserové paprsky měly volnou cestu až na samotné dno. Zimní měsíce jsou pro podobné mise naprostým svatým grálem.

Dvouhlavá saň jménem RIEGL

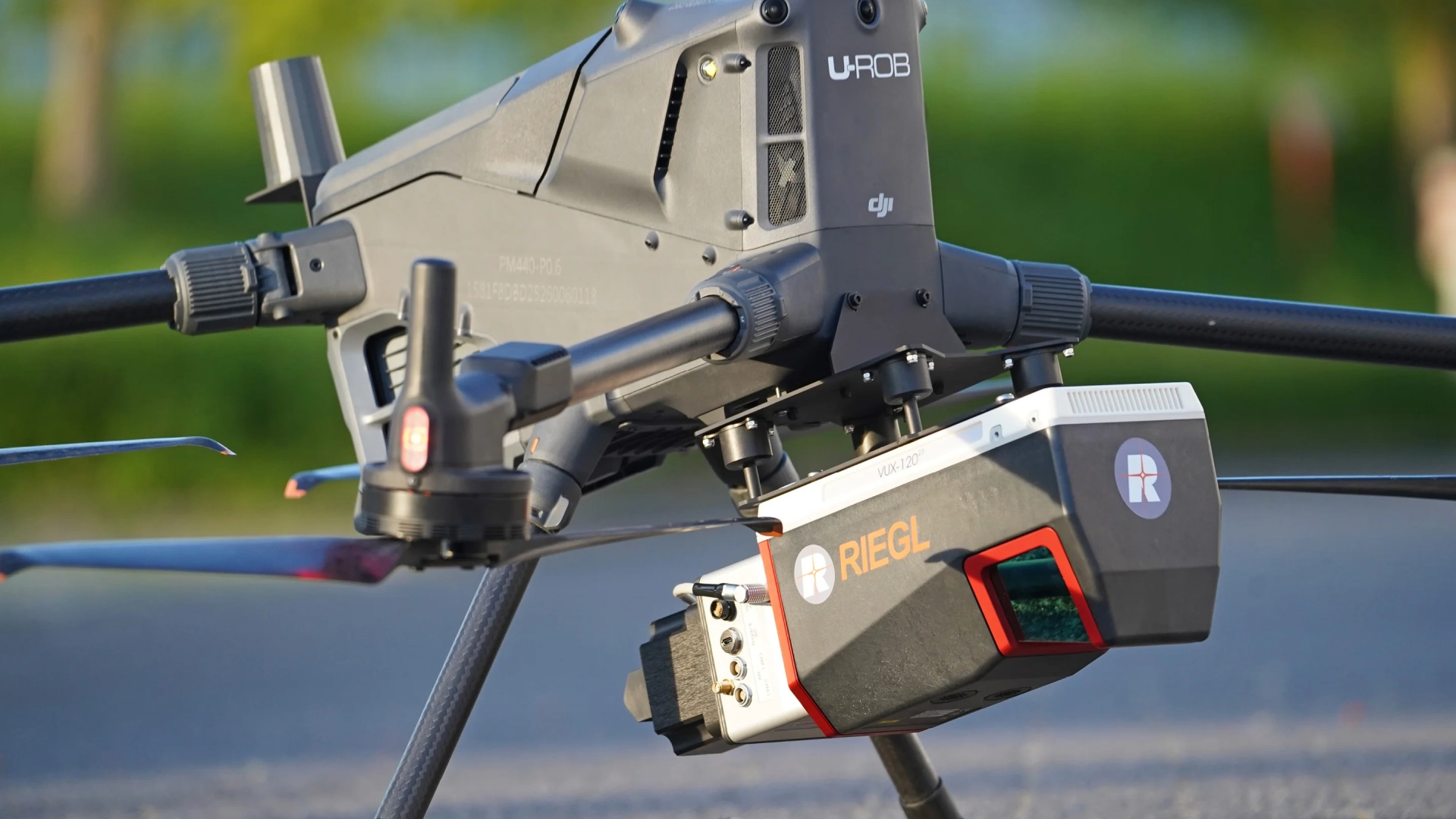

Zatímco běžný DRON si vystačí s jednou čočkou, tahle mise vyžadovala těžký technologický kalibr. Alto Drones sáhli po vybavení od rakouské značky RIEGL, což je ve světě laserového skenování absolutní špička. Baterka je sice v čudu dřív, než řekneš „zeměměřič“, ale výsledky jsou neprůstřelné. Společnost Alto Drones není v tomto byznysu žádným nováčkem a dnes disponuje arzenálem, se kterým bere zakázky, na které si konkurence prostě netroufne.

Na palubě nesli kombinaci dvou specializovaných senzorů, které pracovaly v dokonalé synchronizaci. K tomu přidali klasickou RGB kameru pro vizuální kontext. Tímhle arzenálem dokázali současně mapovat suché břehy i skryté dno řeky. Žádné přelety nadvakrát, všechno se řešilo v jednom zátahu.

Co přesně viselo ve vzduchu?

Možná si říkáš, draku, proč nestačil jeden senzor. Protože fyzika se nedá obelstít. K mapování různorodého terénu potřebuješ specifické nástroje pro specifické úkoly.

• RIEGL VQ-840-G: Topo-batymetrický skener určený pro penetraci vodní hladiny. Pracuje s frekvencí až 200 kHz a dokáže prohlédnout vodu do hloubky více než dvou Secchiho desek (měřítko průhlednosti vody).
• RIEGL VUX-120: Klasický topografický dříč. Jeho úkolem bylo nasnímat suché oblasti kolem řeky v extrémně vysokém rozlišení a zachytit každý kámen na břehu.
• RGB kamera: Oči celé operace. Fotila kolmo dolů a dodala surovému mračnu bodů reálné barevné textury.

My v DRONPRO moc dobře víme, že tahle sranda není pro každého. Tohle jsou parametry, za které si sice připlatíš, ale díky nim budeš mapovat jako král.

Jak ošálit lom světla pod vodou

Získat data ze vzduchu je jen polovina úspěšné mise. Když laserový paprsek narazí na vodní hladinu, fyzika se ti začne smát do obličeje. Světlo se láme, zpomaluje a bez správných výpočtů bys místo říčního dna dostal naprostý digitální guláš. Voda je zkrátka pro optiku tvrdý oříšek.

Tady nastupuje hrubá výpočetní síla softwarového balíku. Zelený laser RIEGL VQ-840-G je specifický tím, že jeho vlnová délka dokáže proniknout vodním sloupcem, zatímco běžný infračervený laser by se od hladiny odrazil. To je to pravé technologické kouzlo, které vůbec umožňuje vidět reliéf dna.

V Alto Drones nejprve prohnali naměřené trajektorie přes software RiPROCESS. Tím získali přesnou polohu skeneru v každé milisekundě letu. Následně vzali data zpod vodní hladiny a aplikovali na ně korekci refrakce v programu RiHYDRO. Tenhle chytrý kód přesně ví, jak se zelený laser chová pod vodou, a dokáže zkreslení vyrovnat na základě naměřené úrovně hladiny.

Získaná data poskytují cenné informace o aktuálním stavu říčního koryta a tvoří důležitý základ pro budoucí protipovodňové plány v Dolním Rakousku.

Výsledkem této digitální alchymie je kompletní topografický průzkum. Vznikl tak extrémně přesný Digitální model terénu (DTM) a Digitální model povrchu (DSM), které plynule propojují suché břehy s hlubokými tůněmi. Žádná slepá místa, jen holá datová realita v bezešvém 3D formátu.

Proč je topo-batymetrie absolutní gamechanger?

Mapování řek pomocí dvou synchronizovaných senzorů přináší tři brutální výhody, které posílají dříve používané metody do starého železa:

1. Rychlost sběru dat: Co by geodetům v gumácích trvalo měsíce, sfoukne vrtulník nebo těžký DRON za pár hodin letu.
2. Kontinuita modelu: Nemáš oddělenou mapu pro břeh a pro dno. Získáš jeden bezešvý model, kde na sebe všechno dokonale navazuje.
3. Bezpečnost posádky: Nikdo nemusí riskovat krk v dravém proudu nebo na nestabilních březích. Vše se řídí bezpečně ze vzduchu.

Tvrdá data proti přírodním živlům

Záplavy se neptají, jestli máš hotové papíry a zametený dvorek. Když voda stoupne, rozhodují milimetry a vteřiny. Projekt na řece Piesting, financovaný z federálních zdrojů, v praxi ukazuje, jak se dají špičkové technologie využít k reálné ochraně obrovského území.

Díky nasazení těžkotonážních LiDARů získali v Rakousku zbraň, která jim umožňuje vidět hrozbu dřív, než vůbec vznikne. Přesné mapy říčního koryta odhalí, kde se hromadí sedimenty, kde hrozí protržení břehů a kam se s největší pravděpodobností rozlije neřízená povodňová vlna.

Rakouská řeka Piesting teď existuje ve dvou verzích. Jedna neustále proudí krajinou a druhá, zamrznutá v čase, leží na serverech vodohospodářů. Technologie, která začínala jako drahý experiment, dnes představuje naprostý standard pro analýzu krajiny pod našima nohama.

#LetuZdar
