Ideál pro inspekční DRONy: Profi LiDAR od Sony váží jen 46 gramů

Hliníková kostka plná vesmírných technologií

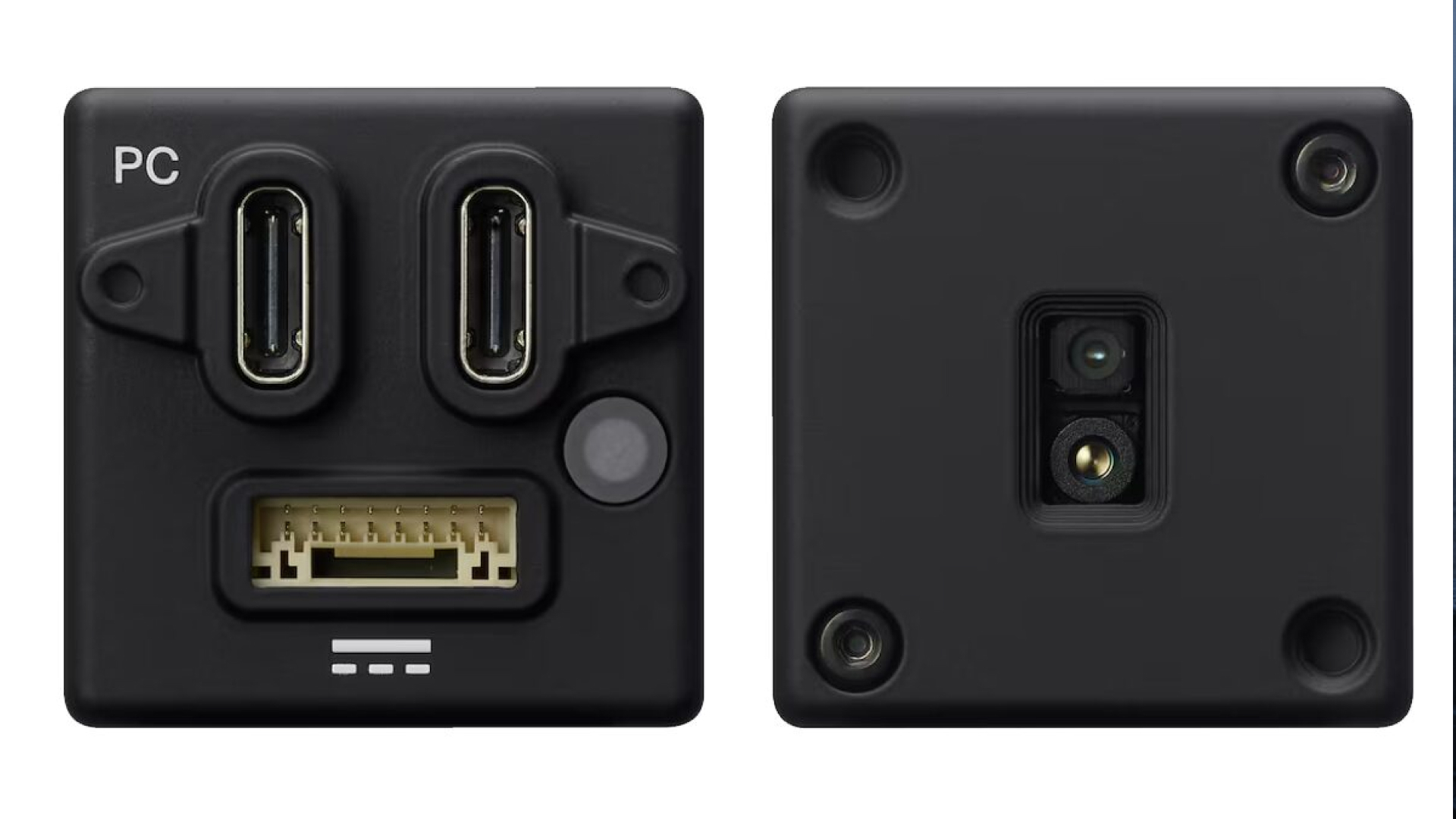

Když se řekne LiDAR, většina pilotů si představí masivní válec zavěšený pod profi platformou typu DJI Matrice 350 RTK. Sony ale hraje jinou ligu. Jejich nový AS-DT1 má rozměry 29 × 29 × 31 milimetrů. To je v podstatě velikost většího vlašského ořechu. Hmotnost se zastavila na absurdních 46 gramech. Pro srovnání, to je méně, než váží samotný kamerový modul v lepším chytrém telefonu.

Tohle drastické zmenšení otevírá dveře pro zcela novou kategorii strojů. Najednou můžeš osadit plnohodnotným 3D skenerem i kompaktní inspekční DRONy, které se bez problému protáhnou větrací šachtou nebo hustou spletí potrubí v chemičce. Žádné kompromisy v letovém čase, žádné přetěžování motorů zbytečnou zátěží.

Tajemství jménem SPAD

Japonským inženýrům se podařilo nacpat do miniaturního těla technologii, která má své kořeny v hlubokém vesmíru. Senzor využívá architekturu Single Photon Avalanche Diode (SPAD). Zjednodušeně řečeno jde o extrémně citlivý detektor schopný zaznamenat i ten nejmenší možný záblesk světla – jediný foton. Dříve se tahle technologie používala primárně ve vesmírných teleskopech pro sledování vzdálených galaxií.

V praxi to funguje na principu dToF (Direct Time of Flight). Senzor vyšle laserový impuls a s pikosekundovou přesností měří, za jak dlouho se odrazí zpět. Díky SPAD architektuře senzor netrpí na světelný šum nebo falešné odrazy v mlze, což je jinak častá bolest levnějších skenerů. Laser navíc spadá do bezpečné Třídy 1, takže nehrozí poškození zraku náhodných kolemjdoucích.

Výsledek? Senzor chrlí data v rozlišení 640 × 480 pixelů při obnovovací frekvenci až 30 Hz. To znamená, že během jediné vteřiny vygeneruje více než 300 000 datových bodů. Z těch pak palubní počítač skládá dokonale ostrý 3D model okolí v reálném čase.

SPAD technologie umožňuje detekovat objekty i v absolutní tmě nebo na površích, které pohlcují téměř veškeré světlo.

Odolný pracant do nepohody

Papírové specifikace jsou jedna věc, ale realita na stavbě nebo v průmyslovém areálu je věc druhá. Sony svůj senzor nepostavilo pro sterilní laboratorní podmínky. Celá optika i citlivá elektronika je zabalena v odolném hliníkovém obalu, který funguje jako efektivní pasivní chladič a zároveň tvrdý pancíř.

Senzor disponuje certifikací IP65, takže mu absolutně nevadí poletující prach z betonárky ani nečekaná dešťová přeháňka. Provozní teploty se pohybují od -10 °C do +50 °C. Můžeš s ním létat v mrazivém lednu i během letních veder nad rozpálenou asfaltovou střechou. A co je pro integraci do menších platforem naprosto klíčové, spotřebuje pouhého 1,5 wattu energie.

Řeč čísel a tvrdých dat

Pro ty z nás, kteří rádi porovnávají tabulkové hodnoty, jsme vytáhli ty nejzásadnější parametry. Tady je jasně vidět, kam se posunula extrémní miniaturizace v podání japonských inženýrů.

Kde tenhle drobek dominuje

Možná si říkáš, draku, proč by někdo kupoval senzor s dosahem 40 metrů uvnitř a 20 metrů venku, když velké systémy vidí na stovky metrů daleko. Odpověď leží ve specifičnosti nasazení. AS-DT1 není určen pro plošné mapování stovek hektarů lesa. Jeho revírem jsou stísněné prostory a komplexní inspekce.

Když potřebuješ zmapovat vnitřek chladicí věže, podvozek dálničního mostu nebo spletité rozvody plynovodu, nepotřebuješ vidět kilometr daleko. Potřebuješ vidět každý nýt a mikroskopickou prasklinu na pár metrů, a hlavně se tam s DRONem musíš vůbec vejít.

Tady jsou hlavní scénáře, kde AS-DT1 naprosto exceluje:

• Autonomní navigace v halách: DRONy mohou létat v logistických centrech bez GPS signálu a vyhýbat se regálům i ještěrkám s milimetrovou přesností.
• Inspekce kritické infrastruktury: Mosty, tunely a šachty, kde je potřeba vytvořit přesné digitální dvojče pro statiky.
• Záchranné operace v troskách: Miniaturní DRONy s tímto senzorem mohou proniknout do zřícených budov a mapovat bezpečné cesty pro záchranáře.
• Detekce černých povrchů: Díky citlivosti senzoru lze mapovat i objekty s odrazivostí pod 3 %, jako je čerstvý asfalt nebo uhlí.

Nedávné testy ukázaly, že integrace podobných kompaktních LiDARů do inspekčních dronů, jako je například Skydio X10, zkrátila čas kontroly plynovodů o neuvěřitelných 70 %. To už jsou tvrdá data, která dělají v těžkém průmyslu obrovský finanční rozdíl.

Srovnání s průmyslovým standardem

Abychom pochopili skutečný přínos, musíme se podívat na současný etalon trhu. DJI Zenmuse L2 je fantastický kus techniky. Vidí na až na 450 metrů, má brutální přesnost a tvoří nádherná, barevně přesná mračna bodů. Ale váží skoro 1 kg a potřebuješ na něj nosič, který připomíná létající sekačku.

Sony AS-DT1 je téměř třicetkrát lehčí. Samozřejmě, fyziku zkrátka neoklameš. Za drastické snížení hmotnosti platíš výrazně kratším dosahem. Venku na přímém slunci garantuje Sony spolehlivá data do 20 metrů. Je to zkrátka jiný nástroj pro úplně jiný typ práce. Zatímco Zenmuse L2 je jako ostřelovací puška pro mapování obrovských ploch z výšky, Sony AS-DT1 je skalpel pro precizní chirurgickou práci zblízka.

Krok k plné autonomii

Tento senzor není jen o tvorbě hezky vypadajících 3D modelů do prezentací. Je to klíčová součást hardwarové skládačky pro plně autonomní systémy. Trh s takzvanými „drone-in-a-box“ řešeními, kde DRON žije ve své dokovací stanici a sám provádí rutinní obchůzky, aktuálně raketově roste.

Aby takový stroj mohl bezpečně létat mezi budovami nebo uvnitř továren bez zásahu pilota, potřebuje dokonalý přehled o svém okolí. Standardní kamery selhávají ve tmě nebo v ostrém protisvětle. Sonary jsou zase příliš pomalé. Teprve kombinace lehkého dToF LiDARu a rychlého palubního počítače dává strojům skutečné, neprůstřelné prostorové vidění.

Zapadá do větší skládačky

Sony tímto agresivním krokem ukazuje, že to s expanzí do robotiky a letectví myslí smrtelně vážně. Senzor je už z výroby vybaven standardními rozhraními USB 3.0 nebo MIPI CSI-2 a výrobce k němu dodává robustní SDK pro vývojáře pracující v systémech ROS2, Linux i Windows. To v praxi znamená, že integrace do stávajících platforem je otázkou několika týdnů, nikoliv měsíců složitého vývoje.

Japonský gigant se tak staví do přímé konkurence zavedeným hráčům v oblasti prostorového mapování, jako jsou americký Velodyne nebo čínský Hesai. A vypadá to, že má obrovskou šanci urvat si významný podíl na trhu, který podle analytiků do roku 2030 naroste na těžko uvěřitelných 2,5 miliardy dolarů.

Éra, kdy špičkové průmyslové senzory vyžadovaly obří a drahé nosiče, definitivně končí. Miniaturizace hardwaru uvolňuje ruce vývojářům a otevírá nebe pro stroje, které jsou menší, obratnější a chytřejší než kdy dřív. Dnešní LiDAR se vejde do dlaně, zítřejší možná integrují přímo do samotného rámu. Technologický závod nabírá na obrátkách a my ho sledujeme z první řady.

#LetuZdar
