Drony ve stavebnictví: Hlídají, fotí, měří a šetří zdraví i peníze

Ve stavebnictví jsou nejpraktičtější drony s RTK modulem pro leteckou fotogrammetrii

Prvním všeobecně známým a široce dostupným dronem, který byl vyvinut speciálně pro stavebnictví, byl dron DJI Phantom 4 RTK. Představil se v roce 2018 s cenovkou kolem 150 tis. Kč a v reklamní kampani se jako garant kvality pro využití ve stavebnictví (hlavně při plánování a stavbě dálnic) ukázal německý stavitelský gigant STRABAG.

Šlo zatím o nejkompaktnější a nejpřesnější malý dron pro digitální snímkování (fotogrammetrii) v nízkých výškách, kterou stavař ocení při návrhu staveb, mapování projektů, plánování i vyhodnocování. RTK modul na dronu přitom (často v kombinaci s pozemní RTK mobilní stanicí pro zvýšení přesnosti nebo připojením k lokálnímu poskytovateli GPS korekce – častější způsob) zajišťuje, že veškeré snímky pořídíte s centimetrovou přesností. O hlídání absolutní pozice se přitom stará satelitní pozicování, které vám v základním nastavení nabídne 3cm přesnost horizontálně a 5cm přesnost vertikálně. Alternativní technologií je PPK, kterou můžete s Phantomem 4 také využít - rozdíl mezi RTK a PPK je v tom, že RTK zpřesňuje polohu snímků v reálném čase, PPK až v postprodukci v cloudu po přistání, což někteří považují za spolehlivější a výkonnější.

Pro účely stavebnictví získal Phantom 4 RTK také vylepšený ovladač - navíc má slot na micro-SD kartu, vestavěný reproduktor a rychlo-vyměňovací “hot-swap” baterie. Je v něm také rovnou nahrána aplikace GS RTK pro rychlý sběr a export dat.

Nástupci průkopníka DJI Phantom 4 RTK

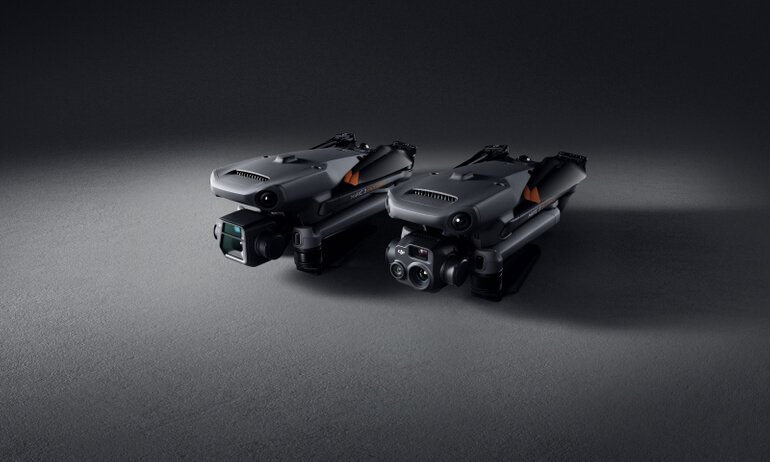

DJI Phantom 4 RTK se během roku 2022 doprodal a DJI avizuje, že se brzy představí jeho nástupce DJI Phantom 4 RTK SE. Za jeho následovníka můžeme už ale považovat nejnovější Enterprise dron ze stáje DJI - DJI Mavic 3 Enterprise, který má RTK modul k dokoupení zvlášť. Mavic 3E si můžete pořídit v klasické verzi s jednou hlavní a druhou zoomací kamerou, která nabízí až 56násobný hybridní zoom pro pohodlné letecké inspekce, nebo v termální verzi Mavic 3T ještě se třetím, termálním senzorem. K profesionálnímu Mavicu 3 také dostanete profesionální “stavařský ovladač” , kde je předinstalována aplikace DJI Pilot 2. Ovladač podporuje převod textu na řeč a můžete ho napojit na přídavný tlampač pro hlášení. Díky přenosové technologii DJI O3 Enterprise Transmission je signál i přenos dat stabilní, a to až na 8 km (CE). Ovladač podporuje i 4G přenos a vydrží v provozu na jedno nabití zhruba 3 hodiny. Uvnitř se skrývá 64 GB interní paměti, kterou můžete rozšířit SD kartou.

Další vhodné drony a technika pro leteckou fotogrammetrii ve stavebnictví:

• DJI M300 RTK + DJI Zenmuse P1 nebo DJI H20T, případně DJI Zenmuse L1
• DJI Air 2S (s litchi app).
• Autel EVO II RTK

Jak přesně přistupujeme k letecké fotogrammetrii s drony ve stavebnictví v DronPro?

1. U přesnějších a detailnějších projektů využíváme laserové skenery, například Zenmuse L1, zavěšené na dronu DJI Matrice 300 RTK, které nám nasnímají tzv. bodová mračna. Výhodou laserového skenování je možnost filtrace rušivých elementů, např. pokud potřebujete scan povrchu země v lesnatém a těžko přístupném terénu. Laserové paprsky prostřelí skrze stromy, a díky tomu získáme přesný model terénu.
2. Z bodových mračen pak následně zpracujeme ortofotomapu nebo jiný výstup.
3. Pro zmapování terénu využíváme 3 druhy dronů, a to koptery, VTOLy nebo křídla. Koptery nasnímají objekty v menším perimetru a dokážou viset ve vzduchu téměř bez pohybu. Křídla využíváme při snímání velké plochy (lesy, pole…) s rozlohou v řádech stovek hektarů a více.

Dron jako výškový inspektor při kontrole střech, komínů a vysílačů

Fotogrammetrie je určitě největší přidanou hodnotou pro drony využívané ve stavebnictví, ale pokud má dron kvalitní kameru nebo telekameru s vícenásobným optickým zoomem, dalším zásadním polem působnosti jsou výškové inspekce - pomocí dronu můžete odhalit trhliny, praskliny, špatné spoje, zhodnotit celkový stav daného objektu a odhalit i ty nejdrobnější vady.

Práce s dronem je v tomto případě mnohem efektivnější a bezpečnější, než u běžných metod, kdy technik musí fyzicky na objekt vylézt. Zákazníci také často poptávají kontroly úniku tepla a plynu, pro které jsou jako dělaná zase drony s termokamerou.

Vhodné drony pro výškové inspekce ve stavebnictví:

• DJI M300 RTK + DJI H20T
• DJI M30T
• DJI Mavic 2 Enterprise Advanced
• Autel EVO Dual 640 T
• DJI Mavic 3

Jak přesně kontrolujeme střechy, komíny a další objekty z dronu v DronPro?

1. Využíváme dron DJI M300 RTK + kamera H20T s 20násobným optickým a až 200násobným digitálním zoomem. Levnější variantou je např. DJI Mavic 3 se 7násobným optickým a až 20násobným digitálním zoomem.
2. Často fotogrammetricky snímáme střechy za účelem plánování výstavby FVE panelů.U střech můžeme také využít termokameru pro viditelnější kontrolu případných úniků tepla z budov nebo detekci zatékání. V takovém případě je vhodné použití strojů M300 RTK s H20T, Autel EVO II Dual 640T nebo Parrot Anafi USA.
3. V praxi objekt vidíme v živém náhledu na zobrazovacím zařízení a problematická místa nasnímáme.
4. Data většinou zpracováváme do ortofotomapy nebo u menších objektů analyzujeme jednotlivé snímky. Z nich poté odvodíme další kroky, jako je třeba výměna nebo naplánování opravy.
5. V případě termografických snímků vyhodnotíme případné tepelné úniky v programech FlirTools, v DJI Thermal Analysis Tool nebo Workswell CorePlayer a klientovi předáme vyhotovený protokol.

Staňte se operátorem dronu ve stavebnictví

A drony toho ve stavebnictví zvládnou ještě víc. Drony s termokamerou pohlídají stanoviště proti narušitelům, novinka roku 2022 DJI Matrice 30 dokonce startuje autonomně z vlastního docku a chlubí se nejen RTK modulem, ale i sesterským modelem s termokamerou. Speciální indoor drony zase pomohou mapovat práci pod zemí nebo prozkoumávat úzká zákoutí nebo tunely. Využití je nespočet, a proto roste i poptávka firem po specializovaných droních operátorech.

Zaujala vás taková profesní dráha? Pak vězte, že takový operátor dronu pro stavebnictví musí o zvládnout pořádnou nálož teorie i praxe. Přihlaste se do našeho rekvalifikačního kurzu Pilot dronu, kde probereme i metodiku sběru dat, všeobecné principy fotogrammetrie a práci se softwarem pro plánování misí a pro sběr dat, práce s RTK a vlícovacími body a postprocessing dat do finální podoby: ortofotomapy, 3D modelu a mnoho dalšího… Nebo se inspirujte, jak drony pomáhají v průmyslu, zemědělství a záchranným složkám.

Drony ve stavebnictví budoucnosti

Do čeho mohou drony dále ve stavebnictví fušovat? V budoucnu mohou nabourat klasické představy a postupy ohledně stavění a převozu materiálu. Už dnes umí drony se zavěšenou 3D tiskárnou vytisknout obvodové stěny domu, nastříkat fasádu nebo ty s větší nosností zvládnou nahradit jeřáb v nepřístupném terénu.
